Designated Marksman – Ballistische Grundlagen
Überblick
Der Designated Marksman (DM) ist ein spezialisierter Schütze, der innerhalb einer Infanterieeinheit auf mittlere bis große Distanzen präzise wirken kann. Die Tätigkeit erfordert ein fundiertes Verständnis äußerer Ballistik, atmosphärischer Einflüsse sowie geometrischer Zusammenhänge bei Schussabgaben unter verschiedenen Bedingungen.
1. Ausrüstung
1.1. Kestrel 4500 Mobile Wetterstation
Die Kestrel 4500 mobile Wetterstation dient zur präzisen Bestimmung der lokalen atmosphärischen Bedingungen. Relevante Parameter sind hierbei insbesondere die Lufttemperatur sowie die richtungsabhängige Windgeschwindigkeit.
1.2. MicroDAGR GPS
Das MicroDAGR GPS ist ein optionales Navigations- und Datenmodul. Es ermöglicht die Speicherung von Zielkoordinaten und kann zur effizienten Datenübermittlung mit Entfernungsmessern gekoppelt werden.
1.3. Vector 21 Nite Rangefinder
Das Vector 21 Nite ist ein nachtsichtfähiges Hochleistungsfernglas mit integriertem Laserentfernungsmesser. Es bildet das primäre Aufklärungsinstrument des Designated Marksman.
| Funktion | Anleitung |
|---|---|
| Nachtsicht Modus | „N“ drücken |
| Entfernung zum Ziel (Schrägdistanz) | „R“ gedrückt halten - (Loslassen, wenn Kreis erscheint) |
| Richtung zum Ziel (Azimut) | „Tab“ gedrückt halten - (Loslassen, wenn Kreis erscheint) |
| Entfernung + Richtung zum Ziel *MicroDagr Integration |
„R + Tab“ gedrückt halten - (Loslassen, wenn Kreis erscheint) *Sendet Zielposition an MicroDAGR („Tab“ drücken, um Zielverriegelung zu lösen) |
| Entfernung zwischen zwei Punkten | „R“ über Punkt A gedrückt halten. „Tab“ einmal tippen („1P“ erscheint). „R“ über Punkt B loslassen. |
| Richtung + Entfernung zwischen zwei Punkten | „Tab“ über Punkt A gedrückt halten. „R“ einmalig tippen („1P“ erscheint). „Tab“ über Punkt B loslassen. |
| Horizontale + vertikale Differenz zum Ziel | „R“ 2x Tippen und Halten - (Loslassen, wenn Kreis erscheint) |
| Richtung + Schrägwinkel | „Tab“ 2x Tippen und Halten - (Loslassen, wenn Kreis erscheint) |
| Schusskorrektur | „Tab“ 2x Tippen und Halten auf Ziel, bis Richtung angezeigt wird. „R“ einmalig tippen („1P“ erscheint). „Tab“ über der Einschlagstelle loslassen. |
| Einheiten ändern (Grad / mils & mtrs / ft) | „Tab“ 5x drücken, bis „Unit SET“ erscheint. „R“ drücken, bis die gewünschten Einheiten angezeigt werden. „Tab“ erneut 5x drücken, um die Auswahl zu speichern. |
1.4. Ballistische Tabelle

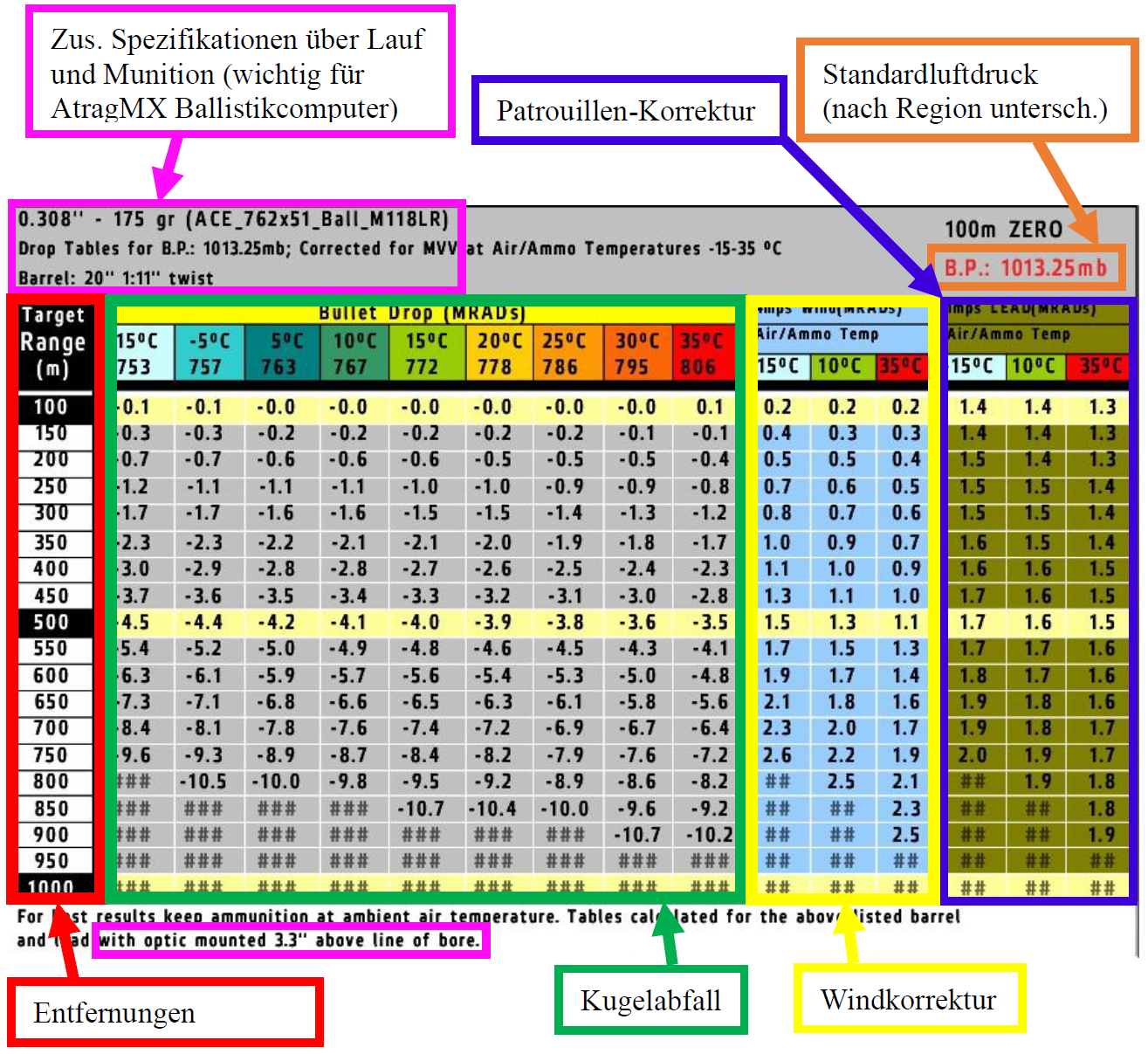

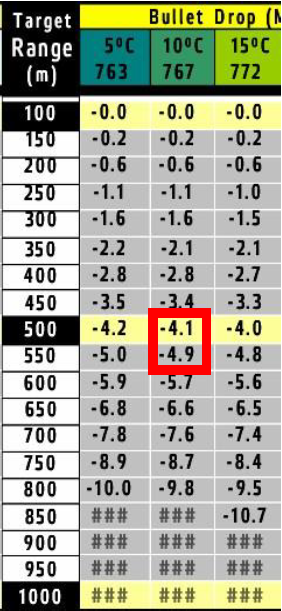

Die Rangecard (Entfernungsspinne) ist das fundamentale Arbeitsmittel für die ballistische Berechnung. Sie enthält tabellierte Werte für die vertikale (Elevation) und horizontale (Windage) Justierung des Zielfernrohrs.
Die Daten sind spezifisch für die verwendete Munition, Lauflänge und Montagehöhe des Visiers berechnet. Die Tabelle ist in Entfernungsstufen gegliedert und berücksichtigt verschiedene atmosphärische Temperaturbereiche.
2. Grundlagen
2.1. Lineare Interpolation
Die lineare Interpolation ist ein mathematisches Verfahren zur Bestimmung von Werten zwischen zwei bekannten Datenpunkten. Sie basiert auf der Annahme eines linearen Zusammenhangs im betrachteten Intervall.
Für zwei Punkte $P_1=(x_1, y_1)$ und $P_2=(x_2, y_2)$ und einen gesuchten Wert bei $x$ ($x_1 \le x \le x_2$) gilt:
$$y(x) = y_1 + \frac{y_2 - y_1}{x_2 - x_1} \cdot (x - x_1)$$

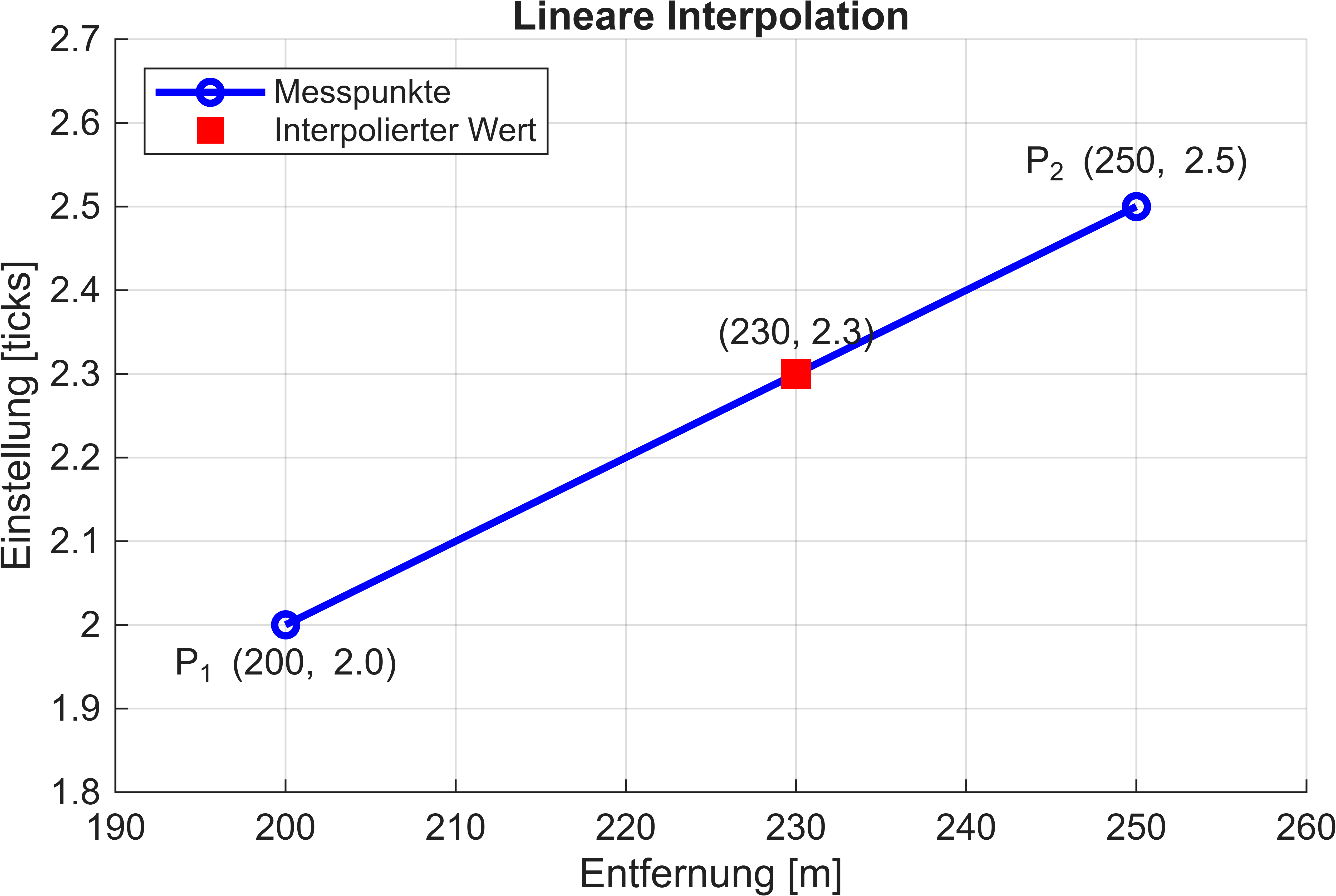

Diese Methode ist essentiell, um präzise Einstellwerte für Distanzen zu ermitteln, die nicht explizit in der Ballistiktabelle aufgeführt sind (z.B. 230 m bei Tabellenwerten für 200 m und 250 m).
2.2. Mündungs- und Überschallknall
Ein Schuss erzeugt zwei primäre akustische Signaturen:
- Mündungsknall: Entsteht durch die rapide Expansion heißer Pulvergase an der Laufmündung. Kann durch Schalldämpfer signifikant reduziert werden.
- Überschallknall: Entsteht durch die Stoßwelle eines Projektils, das sich mit Überschallgeschwindigkeit ($v > c \approx 343 \frac{m}{s}$) bewegt. Dieser Knall ist physikalisch bedingt und nur durch die Verwendung von Unterschallmunition vermeidbar.
2.3. Geschossenergien
Die Mündungsenergie ($E_0$) definiert das energetische Potential des Projektils beim Verlassen des Laufs. Sie ist abhängig von der Projektilmasse und dem Quadrat der Mündungsgeschwindigkeit:
$$E_0 = \frac{1}{2} \cdot m_{Projektil} \cdot v_{Mündung}^2$$
Die Auftreffenergie ($E_1$) ist die im Ziel wirkende Energie. Aufgrund des Luftwiderstands verliert das Projektil während des Fluges kontinuierlich an Geschwindigkeit ($v_{Auftreff} < v_{Mündung}$), wodurch $E_1$ stets kleiner als $E_0$ ist.
2.4. Justierung des Zielfernrohres
Die Optik erlaubt die feine Justierung der Visierlinie:
- Vertikal: Anpassung für die Schussdistanz (Kompensation des Geschossabfalls).
- Horizontal: Anpassung für Seitenwind oder Bewegung des Ziels.
2.5. Entfernungsmessung mit Mildots

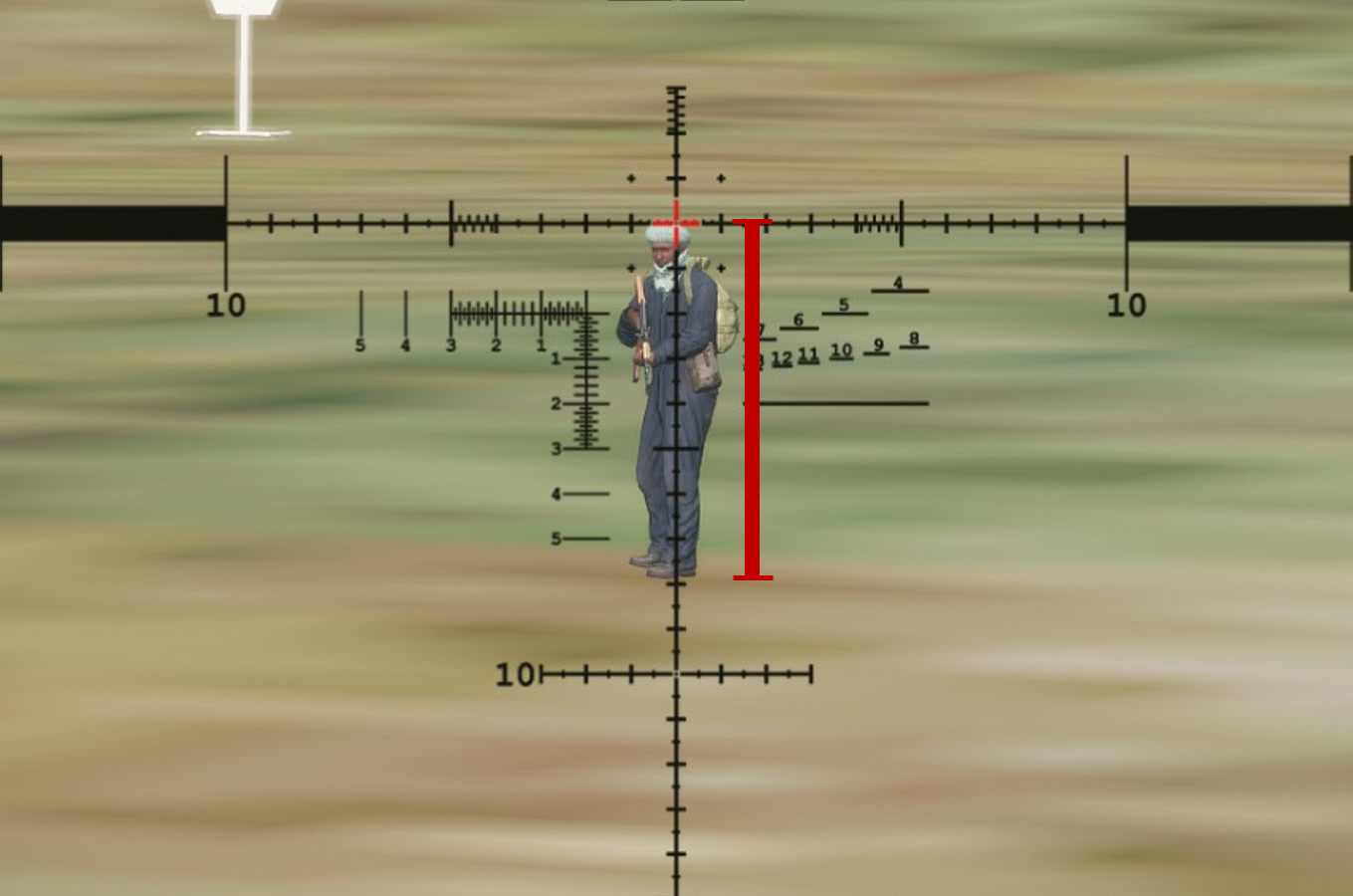

Mithilfe eines Mil-Dot-Absehens kann die Entfernung zu einem Ziel bekannter Größe trigonometrisch bestimmt werden. Ein Mildot entspricht einem Winkel von 1 Mil (1 Meter auf 1000 Meter).
Dabei wird die Kleinwinkelnäherung $\sin(\phi) \approx \phi$ genutzt.
Die Formel lautet:
$$s_{Ziel} = \frac{1000 \cdot h_{Ziel} (m)}{h_{Ziel} (in \, Mildots)}$$
Beispiel: Ein Ziel von 1,8m Größe deckt 7,9 Mildots ab.
$$s_{Ziel} = \frac{1800}{7,9} \approx 228 m$$
3. Vertikale Zielfernrohreinstellung – Schwerkraft

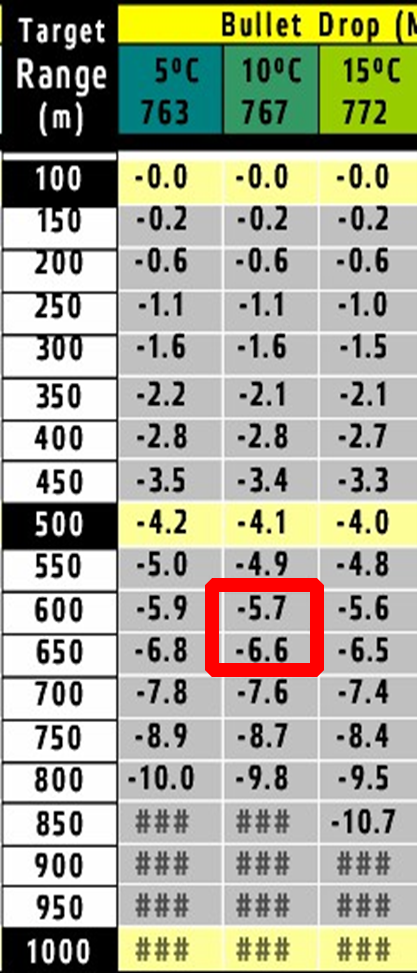

Die Kompensation des Gravitationseinflusses erfolgt anhand der Ballistiktabelle.
- Bestimmung der aktuellen Lufttemperatur und der Zielentfernung.
- Auswahl des passenden Temperaturbereichs in der Rangecard.
- Ermittlung des Einstellwertes für die gemessene Entfernung (ggf. mittels linearer Interpolation).
Der ermittelte Wert wird an der Höheneinstellung (Elevation Turret) der Optik übertragen.
4. Horizontale Zielfernrohreinstellung – Wind
Die horizontale Justierung des Zielfernrohrs lässt sich in „L“ und „R“ unterteilen. Wenn der Wind das Projektil nach links ablenkt, also von rechts kommt, wird die Einstellung „R“ gewählt und andersherum.
4.1. Relativer Windwinkel

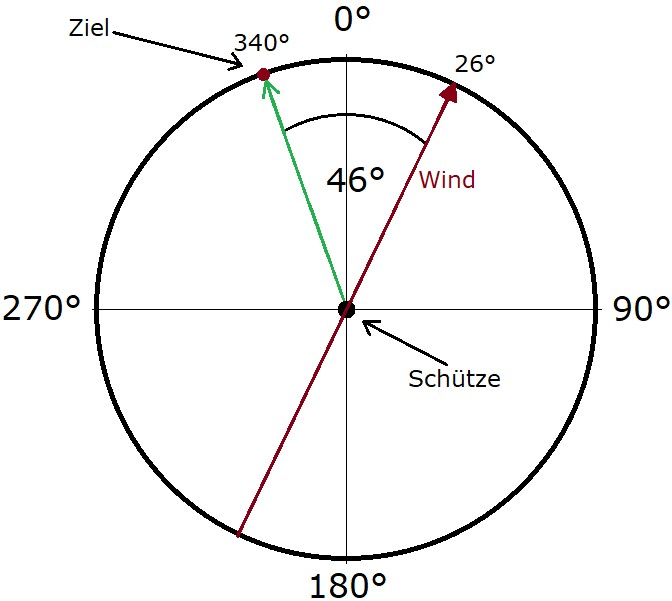

Der relative Windwinkel $\gamma$ beschreibt den Winkel zwischen der Flugbahn des Projektils und der Windherkunft. Für die ballistische Berechnung ist nur die Seitenwindkomponente (Querwind) relevant.
4.2. Windfaktor

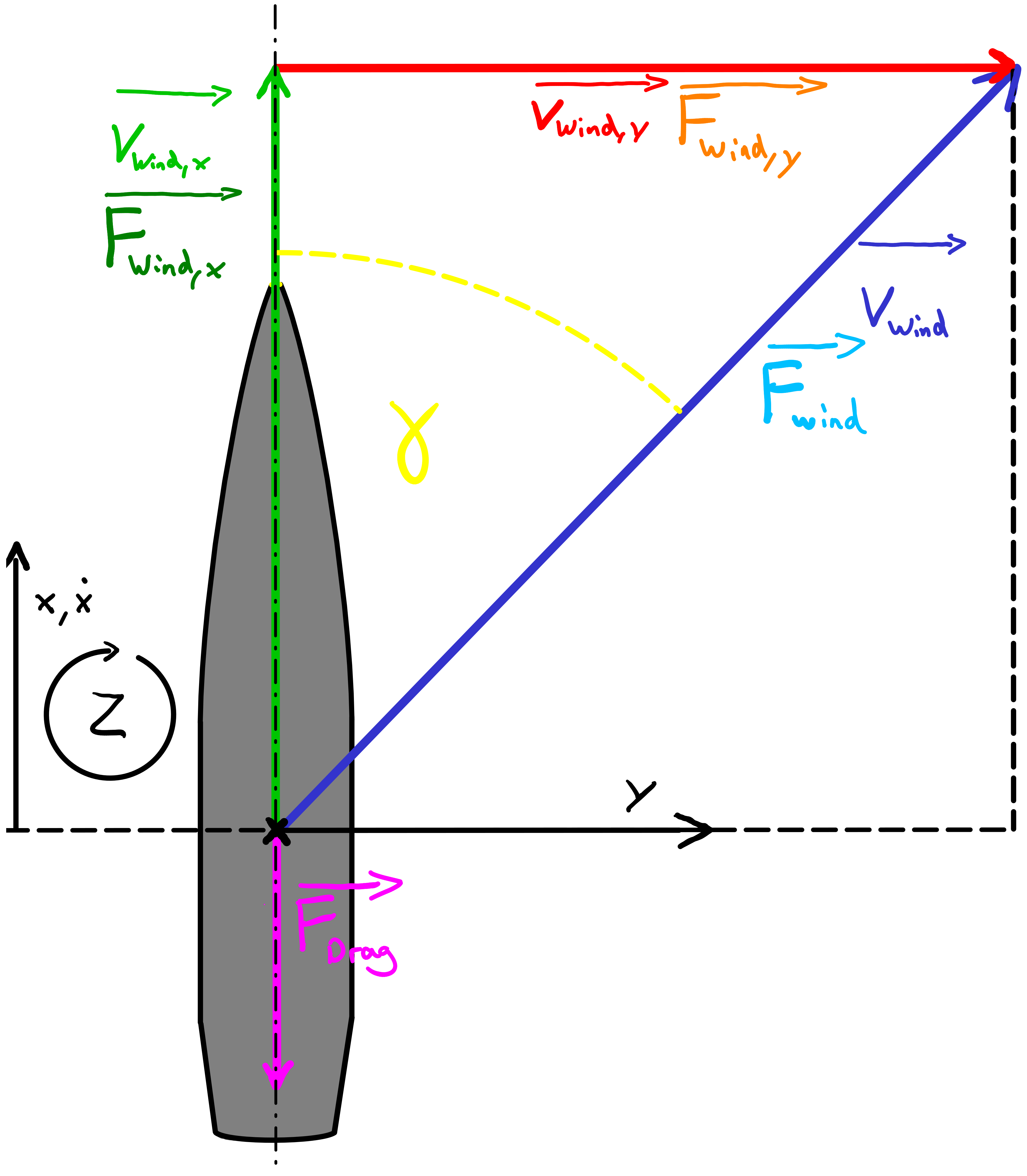

Je nach relativem Windwinkel wirkt nur ein Teil der totalen Windkraft ablenkend auf das Projektil. Diese Komponente kann grafisch bestimmt werden:
Der Windfaktor quantifiziert den Einfluss des Seitenwindes basierend auf dem Einfallswinkel:
$$\text{Windfaktor} = \sin(\gamma)$$
Ein Wind direkt von der Seite (90°) hat den Faktor 1,0. Ein Wind direkt von vorne oder hinten (0°/180°) hat den Faktor 0.

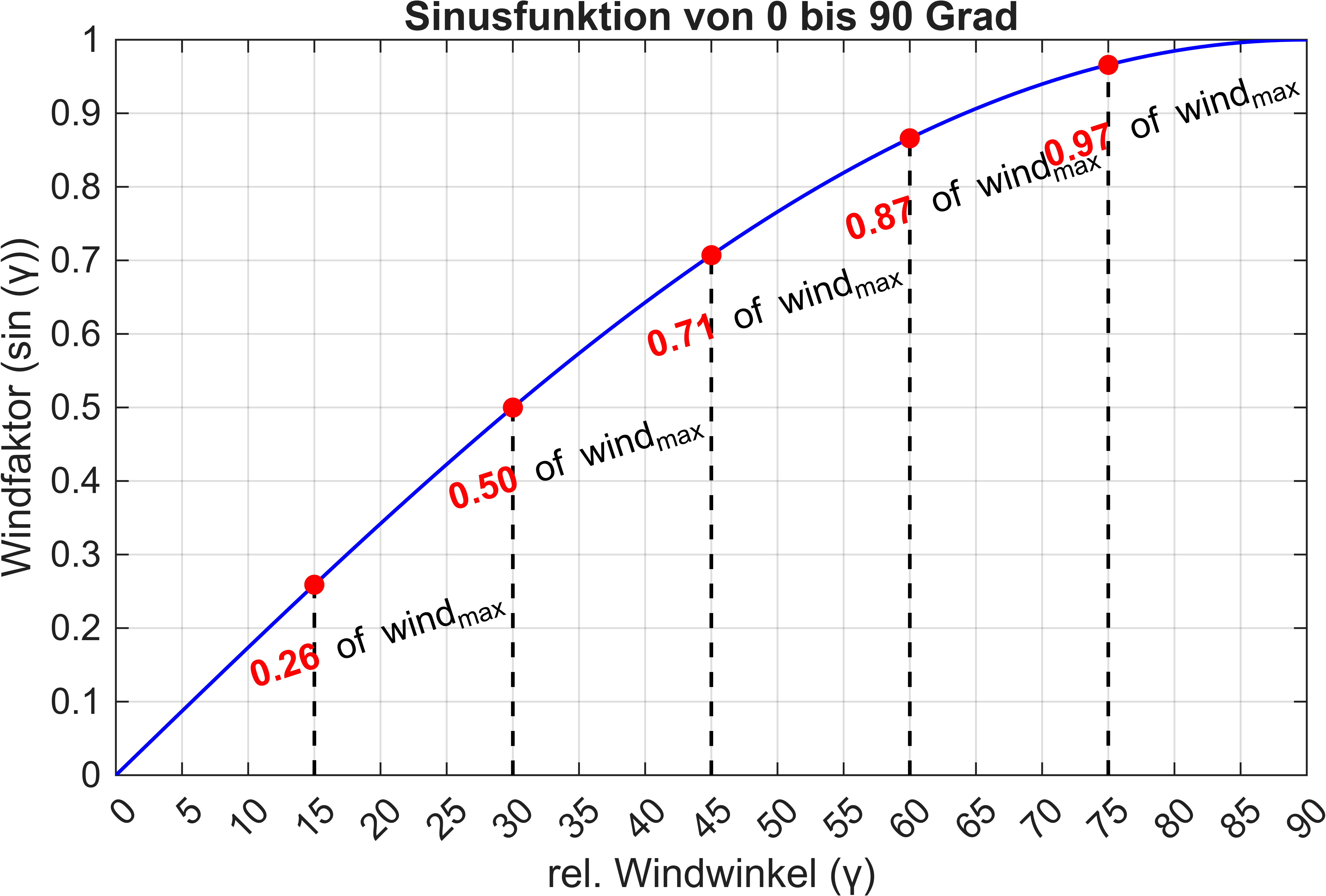

Falls kein Taschenrechner zur Hand ist, um den Sinus exakt zu berechnen, dient die folgende Grafik zur schnellen näherungsweisen Bestimmung des Windfaktors anhand des Winkels:
4.3. Berechnung der Einstellung

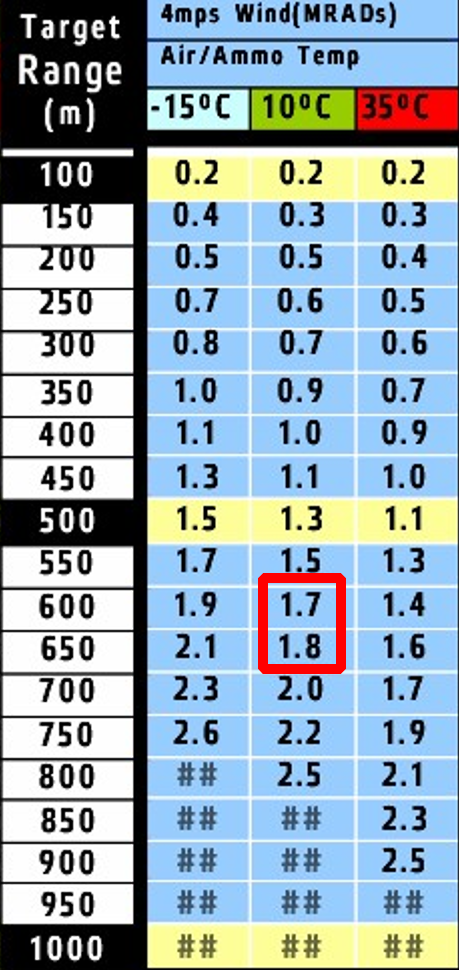

Die Rangecard enthält Referenzwerte für eine Standardwindgeschwindigkeit ( $4 \frac{m}{s}$). Die tatsächliche Einstellung $x_{\text{Clicks}}$ berechnet sich durch Skalierung mit der realen Windgeschwindigkeit $v_{Wind,max}$ und dem Windfaktor:
$$x_{\text{Clicks}} = \frac{v_{Wind, Ref}}{4} \cdot v_{Wind, max} \cdot \sin(\gamma)$$
5. Winkelschüsse
Bei Schüssen mit großem Höhenwinkel ($\varphi$, bergauf oder bergab) wirkt die Gravitation nicht senkrecht zur Flugbahn, was die effektive ballistische Distanz verkürzt. Ohne Korrektur würde ein Fehlschuss (Hochschuss) erfolgen.
5.1. Rifleman’s Rule
Diese Näherungsmethode verwendet die horizontale Distanz ($s_{hor}$) als Basis für die Tabellenwerte:
$$s_{hor} = s_{direkt} \cdot \cos(\varphi)$$
5.2. Improved Rifleman’s Rule
Eine präzisere Methode, bei der der Einstellwert für die direkte Distanz ermittelt und anschließend korrigiert wird:
$$y_{\text{Clicks, IRR}} = y_{\text{Clicks, Rangecard}} \cdot \cos(\varphi)$$
Diese Methode liefert für steile Winkel deutlich genauere Ergebnisse.
